PERSPECTIVA AXONOMÉTRICA

Hoy nos sumergiremos en la perspectiva axonométrica, un método crucial en el dibujo técnico para representar objetos tridimensionales en una superficie bidimensional de forma precisa y realista.

Visión General

La perspectiva axonométrica se basa en proyectar objetos en tres planos ortogonales. A diferencia de otras técnicas de perspectiva, permite mantener proporciones exactas, lo que resulta fundamental para los planos y dibujos técnicos.

Sistemas Axonométricos Ortogonales

Isométrica: Los tres ejes forman ángulos de 120 grados entre sí, lo que mantiene las proporciones a lo largo de cada eje.
Dimétrica: Dos de los ejes tienen la misma escala mientras que el tercero es diferente.
Trimétrica: Cada eje tiene una escala diferente, permitiendo una representación realista pero distorsionada del objeto.

El uso de estos sistemas ayuda a visualizar objetos complejos de manera más sencilla, mostrando sus dimensiones sin distorsión significativa.

Sistema Axonométrico Oblicuo / Caballera

Caballera: Los ejes horizontal y vertical se mantienen en su posición original, mientras que el eje de profundidad se proyecta oblicuamente. Esto permite mantener las dimensiones correctas en las dos direcciones y una reducción del eje de profundidad.
Plano Oblicuo: También llamado perspectiva oblicua, se basa en proyectar el objeto en un ángulo para que un eje esté directamente perpendicular a la superficie de dibujo.

Aspectos Importantes en el Bachillerato

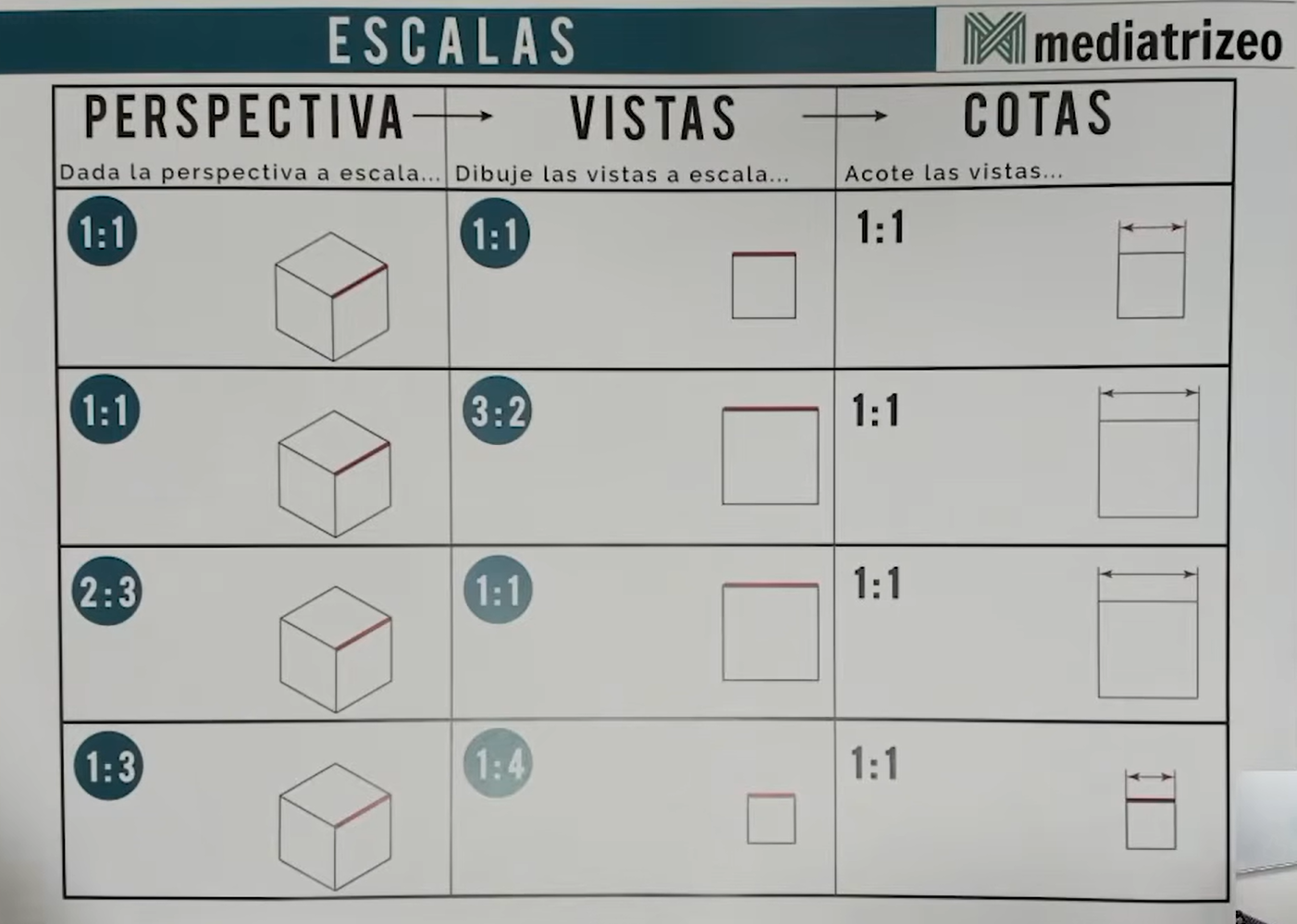

Escalas y Proporciones: Las escalas en perspectiva axonométrica se mantienen constantes, lo que facilita la comprensión de las dimensiones de los objetos.
Proyección de Figuras: Las proyecciones axonométricas permiten representar figuras geométricas complejas en tres dimensiones, manteniendo su geometría básica.
Aplicaciones: Este tipo de perspectiva es muy útil en diseño arquitectónico e ingeniería, ya que permite visualizar cómo se verán los diseños en la realidad.

Al dominar la perspectiva axonométrica, ganaréis habilidades esenciales para visualizar y comunicar vuestros diseños con precisión.
