La azotea del instituto presenta un problema evidente: apenas existen zonas de sombra que permitan utilizar ese espacio de forma cómoda durante gran parte del curso.
En este proyecto vais a trabajar como diseñadores y equipos técnicos, desarrollando una propuesta real para solucionar ese problema mediante el diseño de una pérgola.
No se trata únicamente de realizar un dibujo o una maqueta. El objetivo es desarrollar un proyecto completo, parecido a los que se realizan en arquitectura, diseño e ingeniería.
Tendréis que investigar, analizar el espacio, tomar medidas, estudiar el soleamiento, buscar materiales reales, realizar planos, crear modelos 3D y elaborar una propuesta técnicamente razonable.
Cada alumno podrá plantear una solución diferente. Lo importante será justificar correctamente las decisiones tomadas y desarrollar un proyecto bien organizado y bien explicado.
¿QUÉ TENDRÉIS QUE HACER?
Durante el proyecto deberéis desarrollar una propuesta de pérgola para cubrir parte de la azotea del instituto.
La propuesta deberá incluir:
- Análisis del problema.
- Investigación de soluciones.
- Diseño de la pérgola.
- Planos técnicos.
- Modelo 3D.
- Presupuesto real.
- Memoria técnica.
- Presentación oral.
Para ello utilizaréis diferentes herramientas digitales y programas reales de trabajo.
HERRAMIENTAS Y PROGRAMAS QUE PODRÉIS UTILIZAR
Investigación
- Buscadores técnicos
- Webs especializadas
Inteligencia Artificial
- ChatGPT
- Otras herramientas similares
Programas de oficina
- Word
- Excel
- PowerPoint
- Google Docs / Sheets
Diseño y dibujo técnico
- AutoCAD
- LibreCAD
- SketchUp
Modelado 3D
- Tinkercad
- Blender
- SketchUp
Estudio del soleamiento
Aplicaciones o páginas web que permitan analizar:
- Posición del sol
- Generación de sombras
- Orientación del edificio

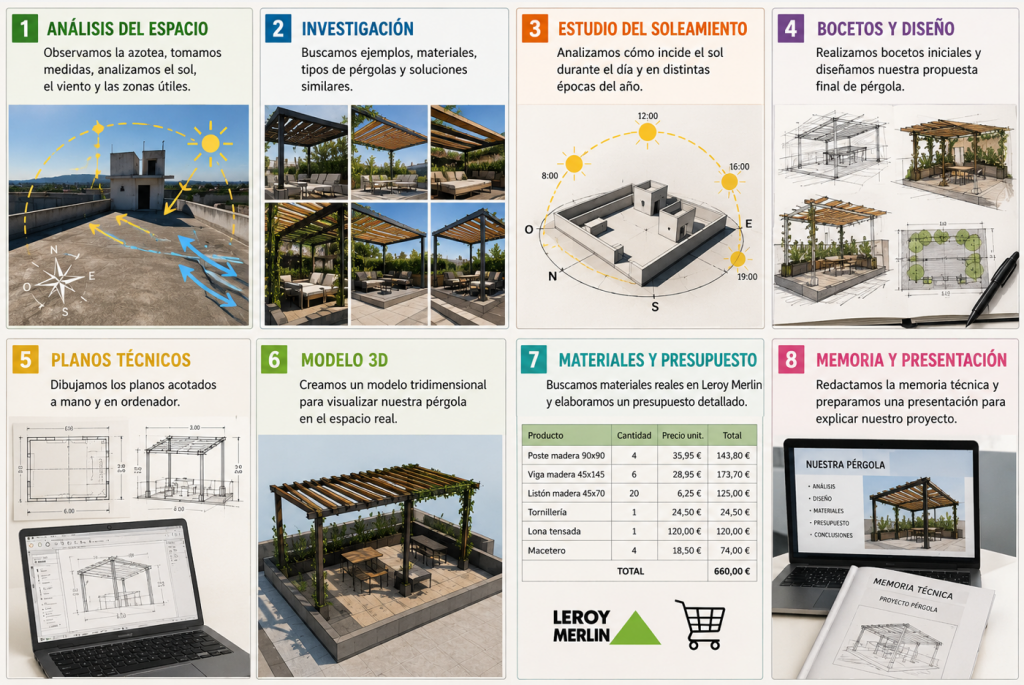

GUÍA DE TRABAJO DEL PROYECTO

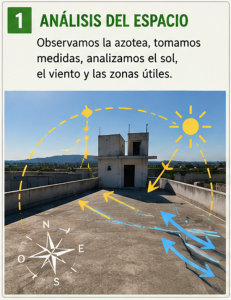

PASO 1 — OBSERVACIÓN Y ANÁLISIS DEL ESPACIO
Lo primero será estudiar la azotea del instituto.
Deberéis observar y analizar:
- Qué zonas reciben más sol.
- Qué espacios serían más útiles para colocar sombra.
- Qué tamaño podría tener la pérgola.
- Qué dificultades podrían existir.
- Cómo afectaría el viento.
- Dónde podría colocarse la estructura.
Es recomendable tomar fotografías y realizar un pequeño análisis inicial del problema.
PASO 2 — INVESTIGACIÓN DE IDEAS Y SOLUCIONES
Antes de diseñar vuestra propuesta tendréis que investigar.
Buscad información sobre:
- Tipos de pérgolas.
- Materiales utilizados.
- Sistemas de construcción.
- Diseños modernos.
- Soluciones sostenibles.
- Ejemplos reales.
Podéis buscar imágenes, vídeos, artículos o ejemplos construidos.
La investigación debe ayudaros a tomar decisiones para vuestro diseño.

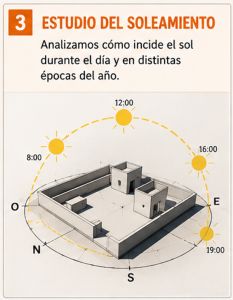

PASO 3 — ESTUDIO DEL SOLEAMIENTO
Uno de los aspectos más importantes será analizar cómo incide el sol sobre la azotea.
Para ello utilizaréis aplicaciones específicas capaces de mostrar:
- Orientación solar.
- Horas de mayor exposición.
- Dirección de las sombras.
- Cambios según la época del año.
Este estudio os ayudará a decidir:
- Dónde colocar la pérgola.
- Qué tamaño necesita.
- Qué orientación es la más adecuada.
Podréis utilizar cualquier de las webs que adjunto a continuación, o aquellas que consideréis oportunas:
- SunCalc: Permite ver la trayectoria del sol, orientación y sombras de forma sencilla e intuitiva.
- Shadowmap: Simula sombras reales de edificios y espacios urbanos en 3D según la hora y la fecha.
- Sun Earth Tools: Herramienta técnica para analizar azimut solar, inclinación y radiación solar.
- SunCalc Map: Muestra el recorrido solar sobre mapas reales y permite estudiar orientación y horas de luz.
- ShadeMap: Especializada en visualizar sombras urbanas en tiempo real sobre edificios y calles.
- PVGIS: Herramienta de la Unión Europea para analizar radiación y exposición solar.
- Google Earth: Permite visualizar la azotea en 3D, analizar orientación y tomar medidas aproximadas.
- SketchUp: Incluye simulación de sombras y soleamiento sobre modelos 3D creados por los alumnos.

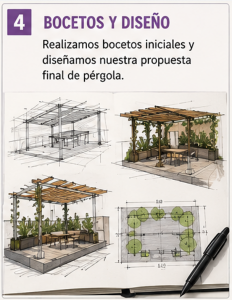

PASO 4 — PRIMEROS BOCETOS
Una vez analizado el problema, comenzaréis a desarrollar ideas.
Realizaréis varios bocetos iniciales con posibles soluciones.
En esta fase podéis probar diferentes opciones:
- Formas.
- Materiales.
- Tipos de cubierta.
- Distribución del espacio.
- Altura y tamaño.
No es necesario que el primer diseño sea definitivo.
PASO 5 — DISEÑO FINAL DE LA PÉRGOLA
Después de comparar vuestras ideas, seleccionaréis una propuesta final.
La pérgola deberá estar razonablemente adaptada al espacio y al problema planteado.
Podréis diseñar:
- Pérgolas de madera.
- Pérgolas metálicas.
- Diseños mixtos.
- Cubiertas textiles.
- Soluciones sostenibles.
- Espacios con vegetación.
- Sistemas con placas solares.
La creatividad será importante, pero también el realismo de la propuesta.

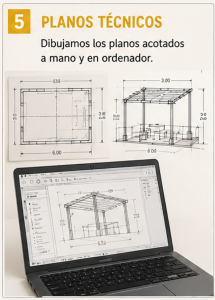

PASO 6 — PLANOS TÉCNICOS
El proyecto deberá incluir representación gráfica.
A mano
Realizaréis planos sencillos acotados utilizando instrumentos de dibujo técnico.
En ordenador
Deberéis realizar planos digitales mediante programas como:
- AutoCAD
- LibreCAD
- SketchUp
Los planos deberán incluir:
- Medidas.
- Escalas.
- Distribución.
- Vistas principales.
- Elementos importantes del diseño.
PASO 7 — MODELO 3D
Además de los planos, tendréis que crear un modelo tridimensional de vuestra pérgola.
Podréis utilizar:
- Tinkercad
- Blender
- SketchUp
El modelo debe permitir visualizar cómo quedaría vuestra propuesta en la azotea.
PASO 8 — BÚSQUEDA DE MATERIALES REALES
La pérgola debe plantearse como un proyecto real.
Por ello tendréis que buscar materiales reales en la web de:
Deberéis seleccionar:
- Estructuras.
- Tornillería.
- Cubiertas.
- Pinturas.
- Sujeciones.
- Elementos de protección.
- Otros materiales necesarios.

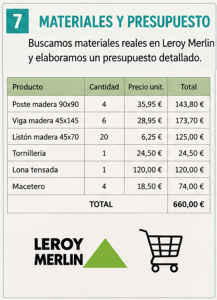

PASO 9 — ELABORACIÓN DEL PRESUPUESTO
Con los materiales seleccionados deberéis realizar un presupuesto.
El presupuesto deberá incluir:
- Nombre del producto.
- Cantidad necesaria.
- Precio unitario.
- Precio total.
- Coste final aproximado.
Podréis realizarlo mediante:
- Excel
- Google Sheets
- Tablas en Word
La tabla deberá estar organizada y ser fácil de entender.

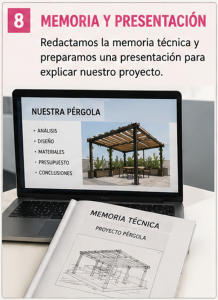

PASO 10 — MEMORIA TÉCNICA
Todo el proyecto deberá recogerse en una memoria técnica realizada en Word.
La memoria será el documento principal del proyecto.

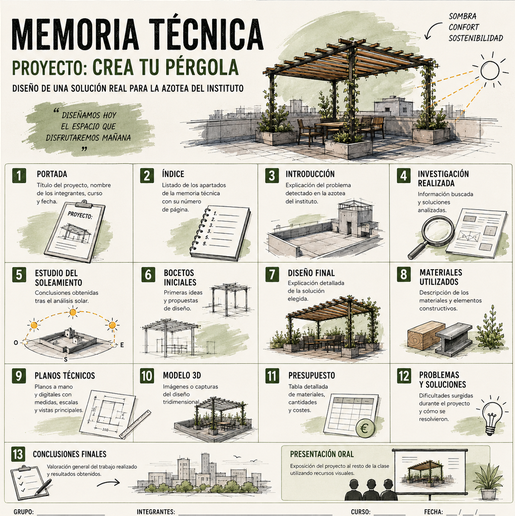

ESTRUCTURA RECOMENDADA DE LA MEMORIA TÉCNICA
Se adjunta a continuación una plantilla para elaborar la memoria técnica.
Además de los aspectos descritos en la plantilla, deberéis desarrollar todo aquello que consideréis importante para vuestro proyecto. Se desglosan a continuación algunos de los puntos importantes que debe incluir:
1. Portada
- Título del proyecto.
- Nombre de los integrantes.
- Curso y fecha.
2. Índice
3. Introducción
Explicación del problema detectado en la azotea.
4. Investigación realizada
Información buscada y soluciones analizadas.
5. Estudio del soleamiento
Conclusiones obtenidas tras el análisis solar.
6. Bocetos iniciales
Primeras ideas y propuestas.
7. Diseño final
Explicación detallada de la solución elegida.
8. Materiales utilizados
Descripción de materiales y elementos constructivos.
9. Planos técnicos
Planos a mano y digitales.
10. Modelo 3D
Imágenes o capturas del diseño tridimensional.
11. Presupuesto
Tabla detallada de materiales y costes.
12. Problemas encontrados y soluciones
Dificultades surgidas durante el proyecto y cómo se resolvieron.
13. Conclusiones finales
Valoración general del trabajo realizado.
PASO 11 — PRESENTACIÓN ORAL
Finalmente, cada grupo deberá presentar su proyecto al resto de la clase.
Podréis utilizar:
- PowerPoint
- Canva
- Genially
- Google Slides
La presentación deberá explicar:
- El problema detectado.
- El proceso seguido.
- Las decisiones tomadas.
- El diseño final.
- Los materiales.
- El presupuesto.
- El modelo 3D.
La exposición debe ser clara, organizada y visual.
POSIBLE MAQUETA FÍSICA
En algunos casos podrá realizarse también una maqueta física del proyecto utilizando:
- Cartón.
- Madera.
- Foam.
- Impresión 3D.
- Material reciclado.
RECOMENDACIÓN FINAL
Este proyecto está planteado como un trabajo abierto y creativo.
No todos los grupos desarrollarán la misma solución ni utilizarán las mismas herramientas.
Lo importante será vuestra capacidad para:
- Organizar el trabajo.
- Buscar soluciones.
- Aprender nuevas herramientas.
- Resolver problemas reales.
- Explicar correctamente vuestro proyecto.
La mejor propuesta no será necesariamente la más compleja, sino aquella que esté mejor pensada, mejor desarrollada y mejor justificada.
